在专有网络中搭建SNAT网关__配置_用户指南_专有网络 VPC-阿里云

应用场景

专有网络环境下，没有公网IP地址的云服务器ECS实例，可以通过一台绑定了EIP的ECS实例访问公网。如下图所示。

假如Client ECS不能访问公网，ping www.aliyun.com 失败。下文告诉用户如何操作可以让Client ECS上公网。

数据规划

• SNAT GW ECS的规格参数举例如下。

• Client ECS的规格参数举例如下。

环境准备

1.创建一个VPC实例，具体操作可以参考创建专有网络实例。

2.创建一个VSwitch，具体操作请参考创建交换机。

3.创建EIP实例，具体操作请参考申请弹性公网IP。

4.创建ECS实例，具体操作可参考创建ECS实例。

说明：ECS各参数的选择，可以参考数据规划部分的配置。

操作步骤

1.将SNAT网关的ECS绑定EIP。

2.SNAT网关可以访问公网。

3.配置Iptables。

a.打开iptables forward功能。

cd /etc/
vim sysctl.conf

b.添加 net.ipv4.ip_forward = 1

执行命令使修改生效：

sysctl –p

c.使用如下命令把192.168.1.0/24发出的包的源地址替换为192.168.1.1。

iptables -t nat -I POSTROUTING -s 192.168.1.0/24 -j SNAT --to-source 192.168.1.1

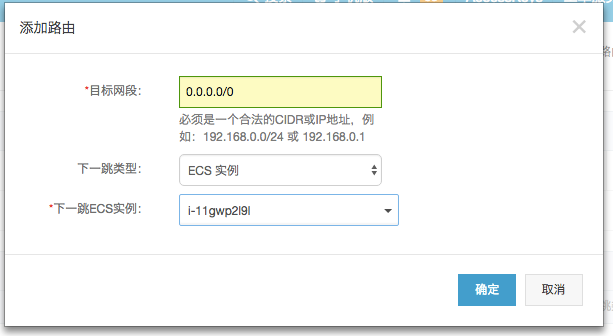

4.添加路由。

把发往0.0.0.0/0网段的包，发送给SNAT网关（i-11gwp2l9l）。

5.登陆Client ECS，验证是否可以ping www.aliyun.com 成功。

最后更新：2016-11-24 13:42:53
