122Architecture 全麵解讀 - 第一篇 全局解析+ADG+IM模塊
上周五早上，風和日麗。小明和小強在上班路上相遇了。
呀不好意思，來晚了，我們已經打烊了。不過呢，看在大家都熱愛學習的份上，我們將會分享課程視頻給大家。
Oracle自發布12.1之後，就一直聲稱要全麵轉雲，在之後的三四年裏，一直杳無音信，大家都在猜測，Oracle又在憋什麼大招，果然，2017陽春三月，大招來了！今年三月份，在廣大用戶的熱切盼望中，Oracle終於發布了12c Release2。

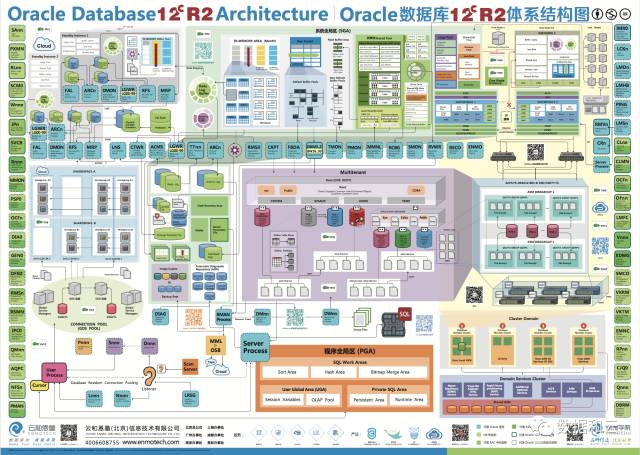

與此同時，雲和恩墨專家迅速投入到新特性的研究當中，在12.2發布不到2個月的時間裏，並設計出了全球最新版的Oracle 12.2體係架構圖。先來一飽眼福吧
很多同學跟我們說，這張圖信息量太大看不懂表示很絕望。為了讓大家更好地學習，雲和恩墨推出係列課程“全麵解讀Oracle 12.2的體係架構圖” ，上周四第一課QQ群火熱直播，反響熱烈。
接下來我們簡要概括一下課時一的內容要點：
Oracle 12.2體係架構圖基於最基本的Oracle數據庫訪問模式，延伸出包含Active DataGuard，Sharding，Multitenant，Flex Cluster，Flex ASM等多個解決方案的模塊。課時一主要介紹了整個圖的內容組成，並展開詳細解讀了模塊一（ADG+IM）的部分。
在第一個模塊，我們展開討論了以下的內容要點：
1、在ADG中，邏輯standby和物理standby的數據同步與應用；
2、12.2中，支持ADG上部署IM列存儲，並討論了三種部署方案；（可參考以下文章：【12.2新特性】在Oracle Active Data Guard上部署列式存儲）
3、Oracle的零數據丟失同步方案：Far Sync實例的配置；
4、在12.2中DG上的一些新特性，比如遠程AWR，standby上的SQL tuning等，可參考以下文章：Oracle 12.2新特性掌上手冊 - 第六卷 ADG的性能與診斷);
5、在12.2中IN-MEMORY的新特性，比如：join group，faststart等。
好了話不多說，想學習的同學請觀看視頻。原文鏈接下載。
不少朋友問講師要ppt，實話實說，講師（隻有腦子）真沒有ppt,不過倒有幾張經典的參考圖送給各位，為大家簡單講解一下。
reference picture1

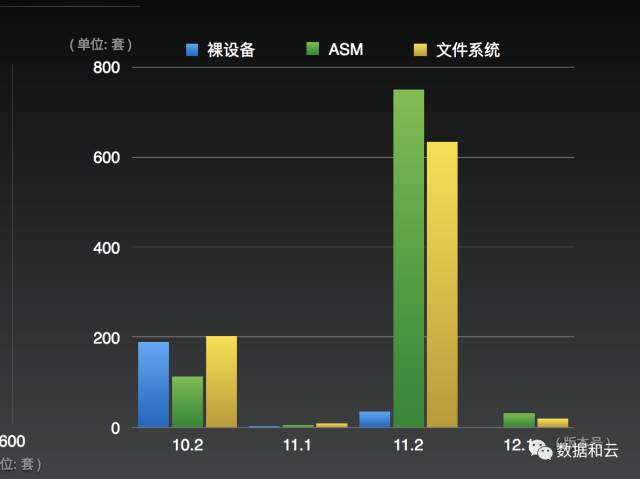

根據白求恩對中國的Oracle用戶使用Oracle數據庫現狀分析，在10g以前的版本中，有部分用戶在使用裸設備作為數據庫存儲方式，11g以後已經很少見，12c已結沒有人使用裸設備了。ASM和文件係統將成為最主要的兩種文件存儲方式，而ASM則是集群環境下的最佳存儲選擇。（了解白求恩請點擊：Bethune，你最佳的運維小助手。）
reference picture2

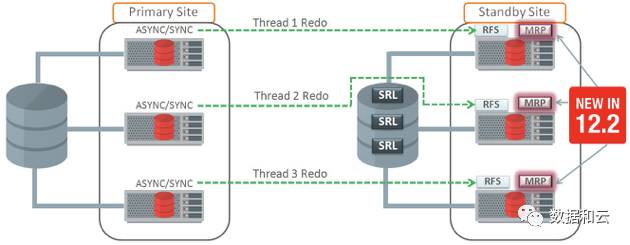

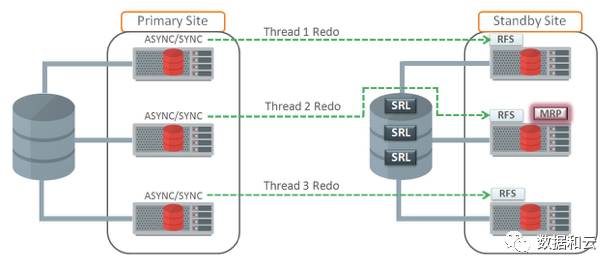

在12.2以前，ADG架構中，若有多個節點，則多個節點的RFS進程可以同時接收來自主庫的日誌，但在日誌應用過程中，隻有一個MRP進程進行，因此多個節點的日誌應用的串行的。
在12.2中，ADG中多節點standby，日誌可以並行應用。會在每個節點都啟動一個MRP進程。
reference picture3

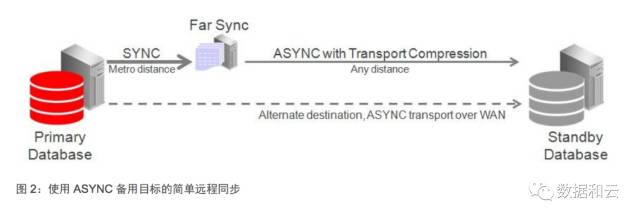

最簡單的Far sync的配置模式：在主庫附近（實現同步的距離限製範圍內）配置far sync實例，主庫與far sync實例之間進行同步傳輸，far sync與備庫之間進行異步傳輸，這樣，即使主備之間的連接出現連接問題，主庫的數據都在far sync實例中，實現數據零丟失。

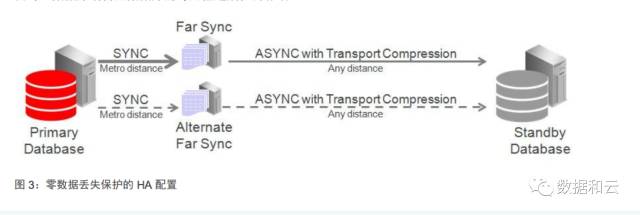

Far Sync的高可用配置：雖然far sync提供零丟失的數據同步，但一切都會出故障，為了避免主庫與Far Sync之間的連接出現問題導致數據丟失，在主庫上配置兩個Far Sync實例，當其中一個連接中斷的時候，自動切換到另一個Far Sync實例。

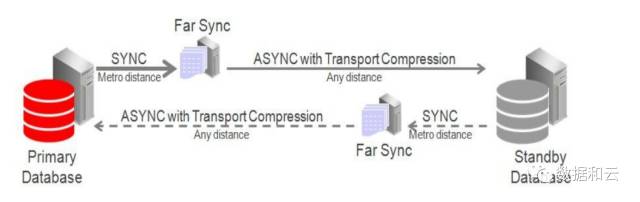

Far Sync的擴展配置：在需要做主備切換的環境中，為了保證切換後的數據傳輸不受影響，在兩個節點上都配置Far Sync實例，當然，在同一時刻，隻有一個Far Sync實例處於活動狀態，也就是與當前主庫靠近的Far Sync實例處於活動狀態。
reference picture4

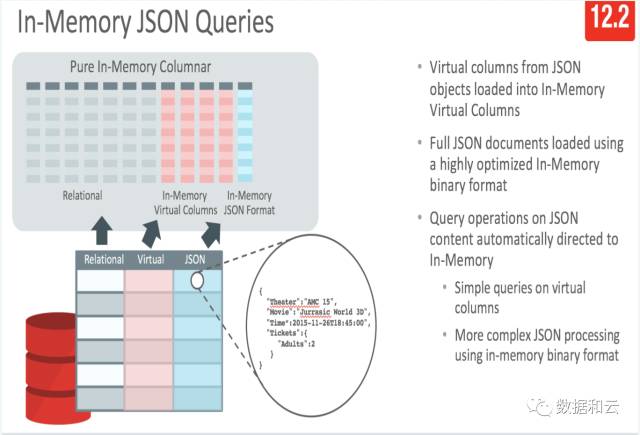

在12.2的IM中，支持三種格式的數據存儲：關係型數據，虛擬列和JSON格式。並且可以將JSON對象的虛擬列直接存放在IM的虛擬列，使得針對JSON對象的操作非常方便。
注意，對於JSON的文檔，一般要求文件大小不大於32M，否則可能不會帶來好的性能提升。
reference picture5

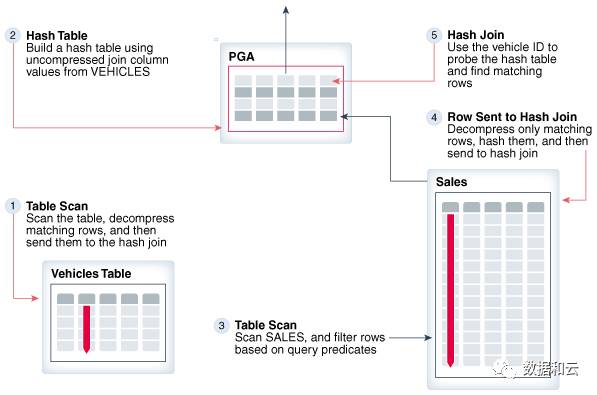

在沒有join group的情況下，表的關聯查詢是如何實現的：
假如vehicles表和sales表需要做關聯查詢。
1、掃描Vehicles表，並將滿足條件的行解壓並發送到hash 連接
2、使用vehicles中獲取的做連接的列創建hash列表
3、掃描sales表，過濾出符合條件的行
4、解壓過濾得到的行，並發送至hash連接
5、使用vehicle表的ID值進行探測，找到匹配的行

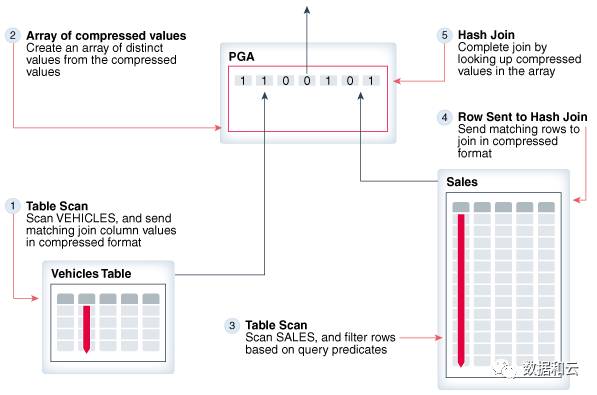

使用join group後的連接訪問方式如下：
1、掃描vehicles表，將符合條件的以壓縮的方式發送至hash 連接
2、對上步中壓縮的結果中的不同值創建數組
3、掃描sales表
4、將匹配的行以壓縮的方式發至hash 連接
5、對數組中壓縮的值做全連接
因此我們看到，沒有使用join group的時候，最後在選擇行的時候是掃描二維的hash表獲得，而使用join group之後隻需要掃描一個數組，這樣就加快了查詢效率。
